產(chǎn)品介紹
友誠管業(yè)，以品質(zhì)求發(fā)展，以口碑做市場
全國服務(wù)熱線

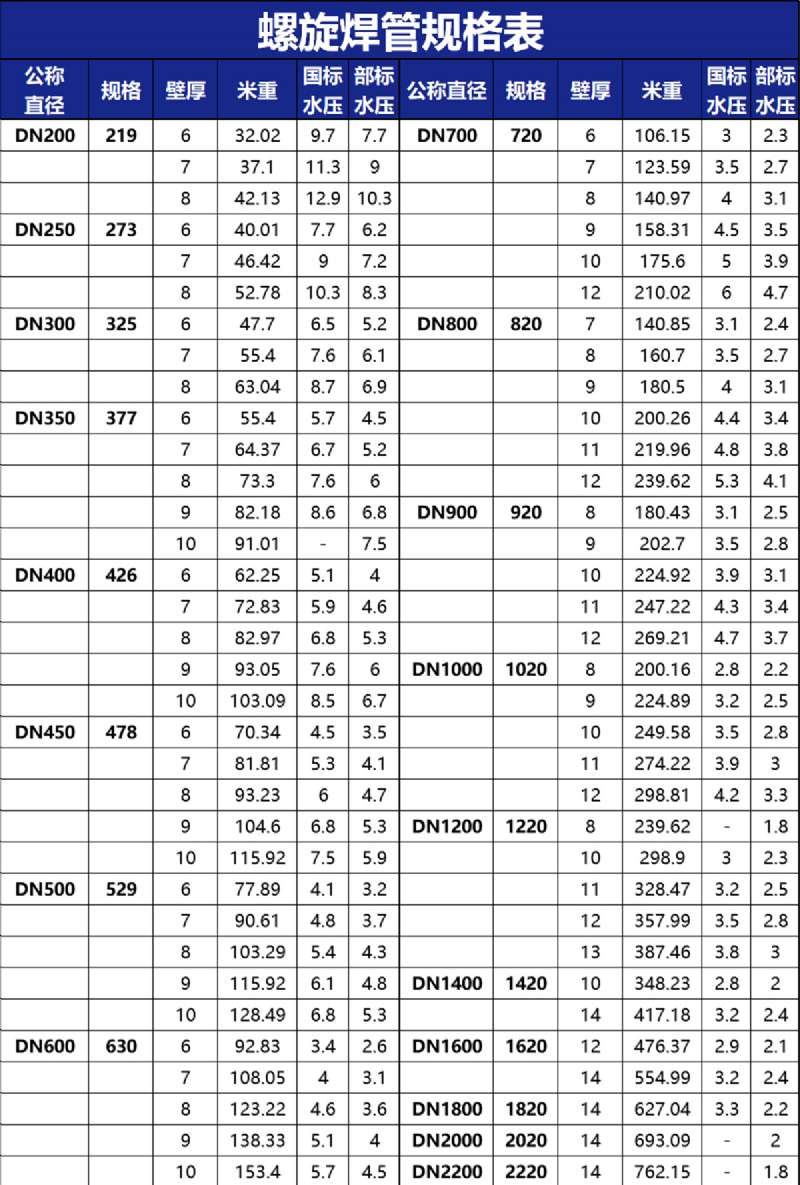

螺旋鋼管
給排水管道工程
焊接連接

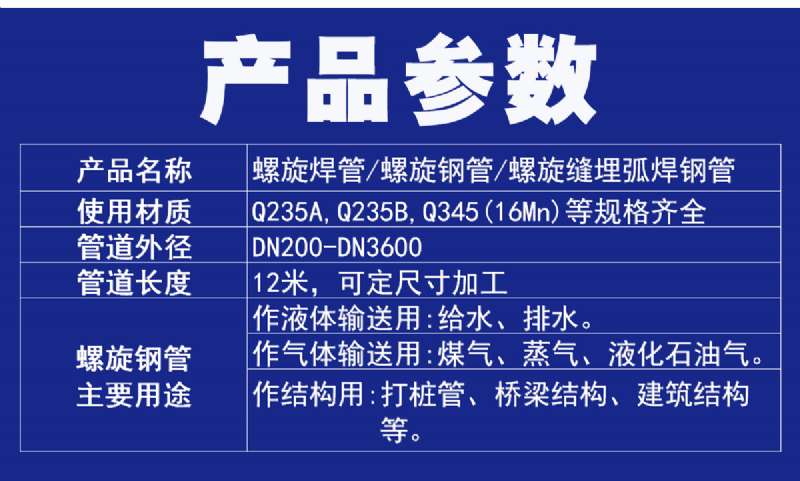

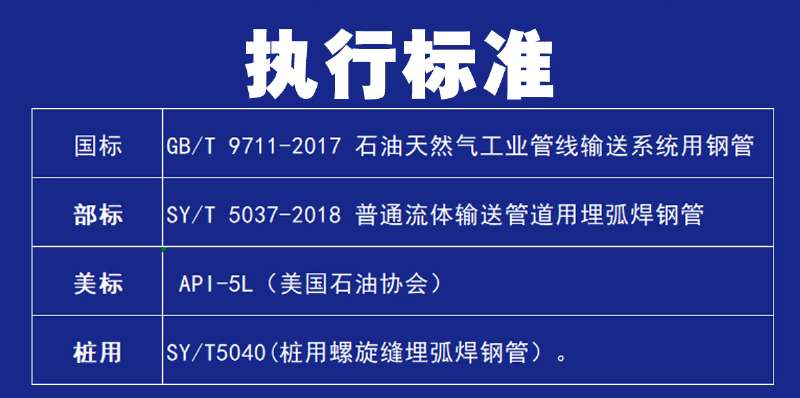

螺旋鋼管是以帶鋼卷板為原材料，經(jīng)常溫擠壓成型，以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。 （1）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經(jīng)過嚴格的理化檢驗。 （2）帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動埋弧焊補焊
13191999998

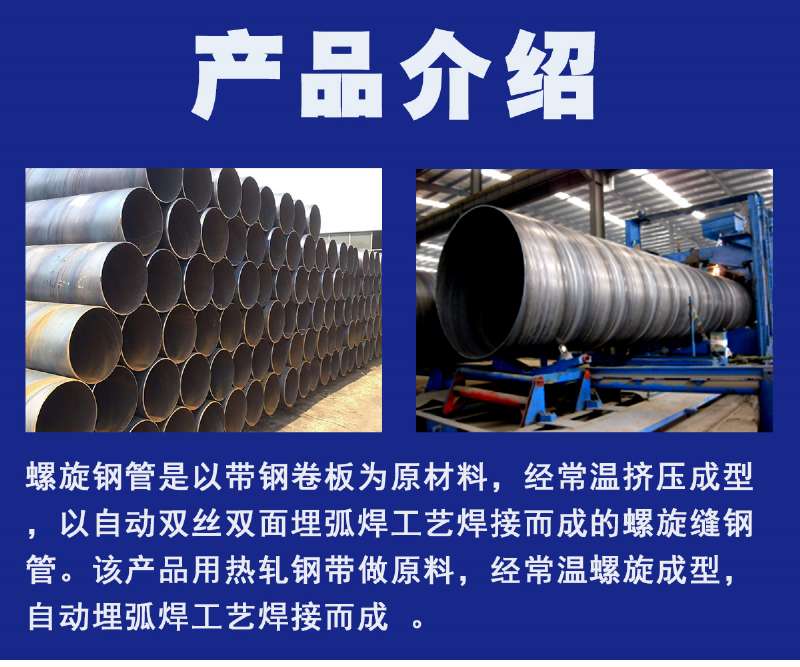

螺旋鋼管是以帶鋼卷板為原材料，經(jīng)常溫擠壓成型，以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。
（1）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經(jīng)過嚴格的理化檢驗。
（2）帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動埋弧焊補焊。
（3）成型前，帶鋼經(jīng)過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。
（4）采用電接點壓力表控制輸送機兩邊壓下油缸的壓力，確保了帶鋼的平穩(wěn)輸送。
（5）采用外控或內(nèi)控輥式成型。
（6）采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯邊量和焊縫間隙都得到嚴格的控制。

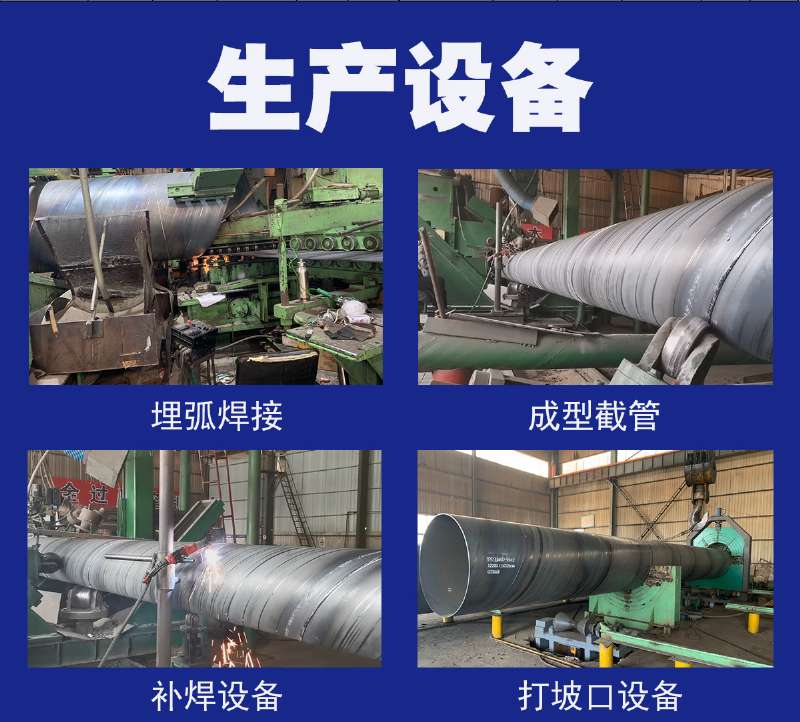

（7）內(nèi)焊和外焊均采用美國林肯電焊機進行單絲或雙絲埋弧焊接，從而獲得穩(wěn)定的焊接質(zhì)量。
（8）焊完的焊縫均經(jīng)過在線連續(xù)超聲波自動傷儀檢查，保證了100%的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報警并噴涂標記，生產(chǎn)工人依此隨時調(diào)整工藝參數(shù)，及時消除缺陷。
（9）采用空氣等離子切割機將鋼管切成單根。

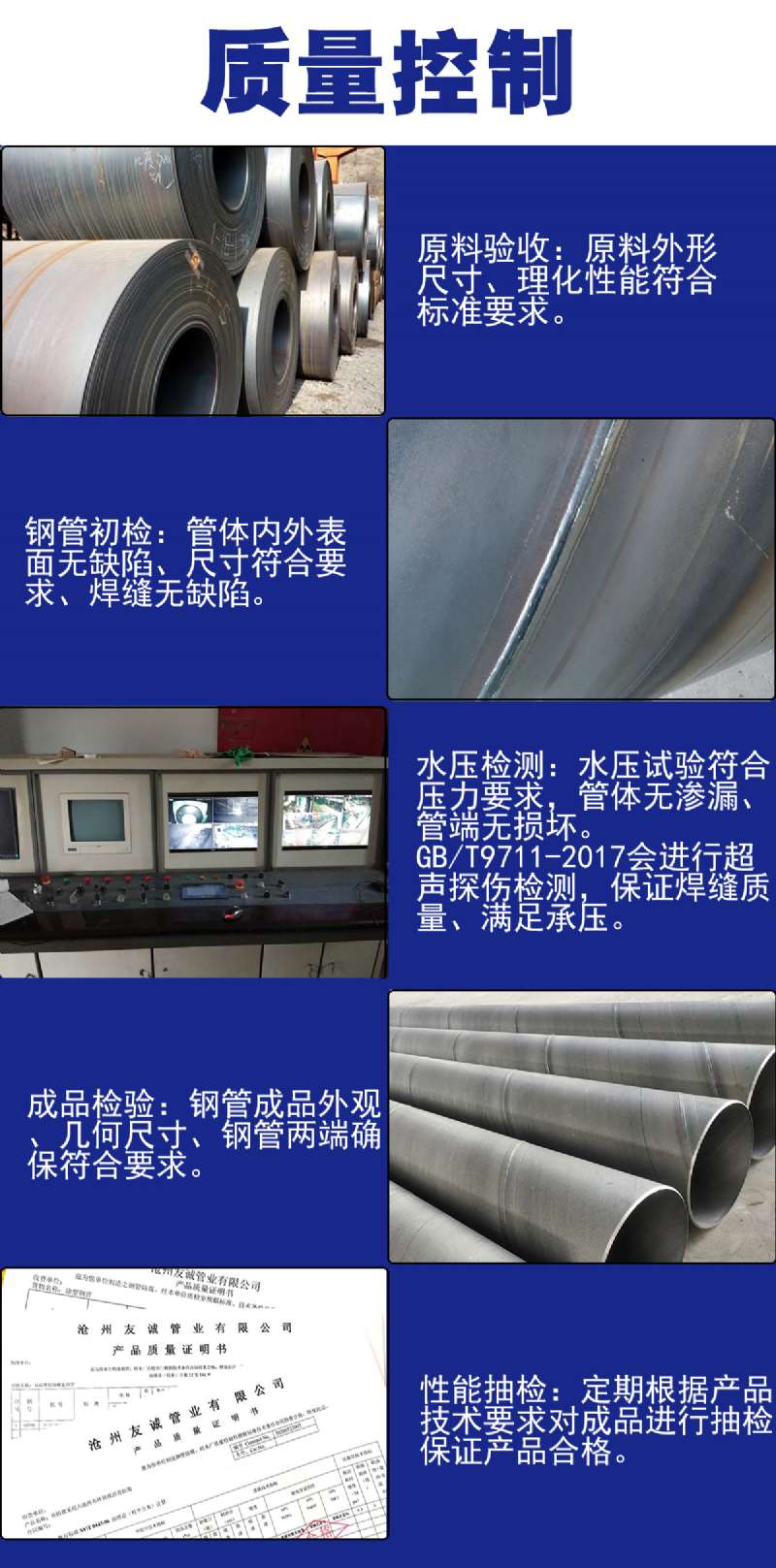

（10）切成單根鋼管后，每批鋼管都要進行嚴格的首檢制度，檢查焊縫的力學(xué)性能，化學(xué)成份，溶合狀況，鋼管表面質(zhì)量以及經(jīng)過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產(chǎn)。
（11）焊縫上有連續(xù)聲波探傷標記的部位，經(jīng)過手動超聲波和X射線復(fù)查，如確有缺陷，經(jīng)過修補后，再次經(jīng)過無損檢驗，直到確認缺陷已經(jīng)消除。
（12）帶鋼對焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經(jīng)過X射線電視或拍片檢查。
（13）每根鋼管經(jīng)過靜水壓試驗，壓力采用徑向密封。試驗壓力和時間都由鋼管水壓微機檢測裝置嚴格控制。試驗參數(shù)自動打印記錄。
（14）管端機械加工，使端面垂直度，坡口角和鈍邊得到準確控制。

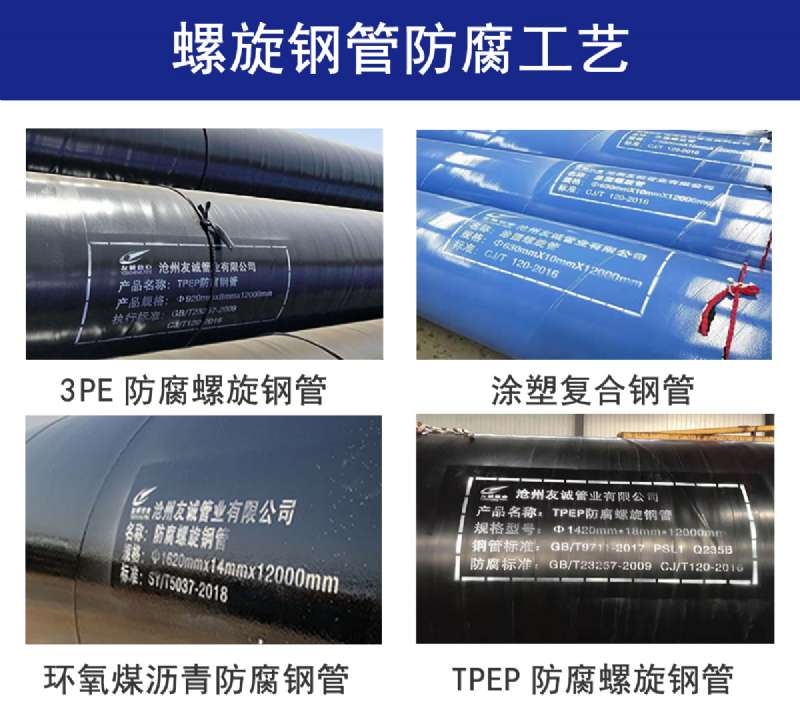

焊縫處理
螺旋鋼管將帶鋼送入焊管機組，經(jīng)多道軋輥滾壓，帶鋼逐漸卷起，形成有開口間隙的圓形管坯，調(diào)整擠壓輥的壓下量，使焊縫間隙控制在1~3mm，并使焊口兩端齊平。
1.如間隙過大，則造成鄰近效應(yīng)減少，渦流熱量不足，焊縫晶間接合不良而產(chǎn)生未熔合或開裂。
2.如間隙過小則造成鄰近效應(yīng)增大，焊接熱量過大，造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑，影響焊縫表面質(zhì)量。
將管坯的兩個邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶粒互相滲透、結(jié)晶，最終形成牢固的焊縫。螺旋鋼管若擠壓力過小，形成共同晶體的數(shù)量就小，焊縫金屬強度下降，受力后會產(chǎn)生開裂;如果擠壓力過大，將會使熔融狀態(tài)的金屬被擠出焊縫，不但降低了焊縫強度，而且會產(chǎn)生大量的內(nèi)外毛刺，甚至造成焊接搭縫等缺陷。
